咨询（英文）
- 产品
- ACRYFT™
产品
ACRYFT™
关于Acryft™?
Acryft™是乙烯-甲基丙烯酸甲酯(EMMA)共聚物、住友化学在全世界首个实现商业生产到销售为一体的树脂材料。Acryft™与LDPE具有同样加工性能、是兼备良好柔软性和透明性的材料。
-

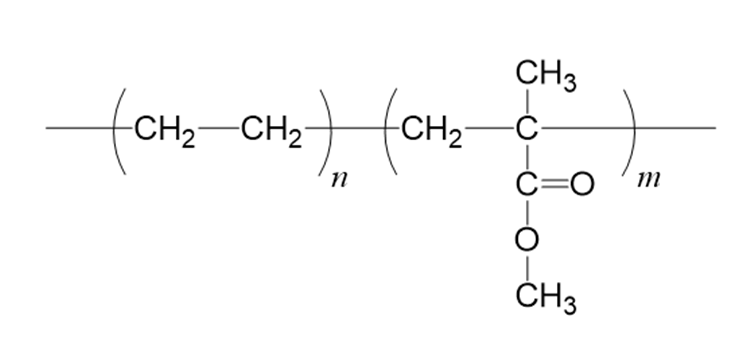

1. Acryft™的构造
-

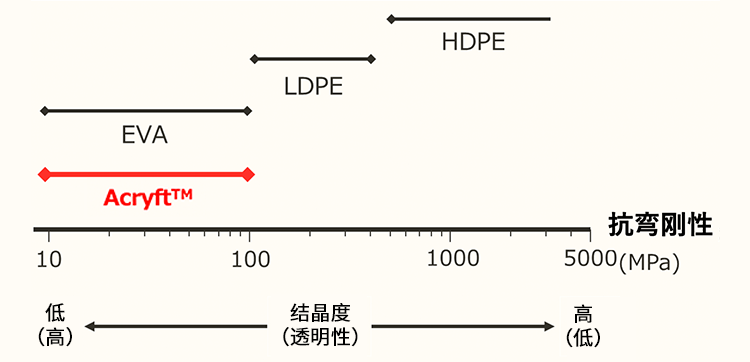

2. 与常用聚乙烯刚性的比较
特征
- 该产品具备良好的热稳定性
- 与LDPE具有同样的良好加工性
- 该产品不产生酸、低腐蚀性、低VOC排放、低臭味
- 柔软性・透明性
牌号
该材料具有多种MMA含量与MFR不同的牌号供客户选择。
此表数据仅供参考
| 一般牌号 | 薄膜 | 层合薄膜 | 电线电缆 | 热熔胶 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 項目 | 試験法 | 単位 | WD106 | WK307 | WK402 | WD203-1 | WD201-F | WH206-F | CM-8013 | CM-8014 | WD301-F | WH303-F | WH401-F | WH102 | CM5021 | CM5022 |
| MMA含量 | 住化法 | wt% | 5.8 | 25 | 25 | 5 | 10 | 20 | 12.5 | 17.5 | 10 | 18 | 20 | 17 | 28 | 32 |
| MFR | JIS K7210-1 *1 | g/10min | 0.32 | 7 | 20 | 2 | 2 | 2 | 3.5 | 4 | 7 | 7 | 20 | 0.25 | 450 | 450 |
| 密度 | JIS K7112 | kg/m3 | 920 | 940 | 940 | 920 | 930 | 940 | 930 | 940 | 930 | 940 | 940 | 930 | 940 | 950 |
| 拉伸破裂强度 | JIS K7113 *2 | MPa | 18 | 9 | 8 | 15 | 16 | 16 | 11 | 10 | 11 | 9 | 8 | 25 | 2 | 2 |
| 拉伸延伸率 | JIS K7113 *2 | % | 750 | 730 | 750 | 750 | 740 | 720 | 710 | 700 | 700 | 750 | 700 | 750 | 320 | 350 |
| 弯曲模量 | ASTM D747 | MPa | 80 | 17 | 15 | 88 | 65 | 20 | 60 | 32 | 65 | 27 | 17 | 35 | 8 | 6 |
| 肖氏硬度 | JIS K7215 | A | 100 | 85 | 84 | 100 | 100 | 90 | 95 | 91 | 97 | 91 | 89 | 93 | 73 | 65 |
| D | 48 | 31 | 30 | 48 | 43 | 38 | 42 | 36 | 43 | 36 | 34 | 43 | 20 | 17 | ||
| 维卡软化温度 | JIS K7206 | ℃ | 85 | 47 | 45 | 83 | 75 | 60 | 65 | 60 | 75 | 60 | 50 | 73 | < 25 | < 25 |
| 融点 | JIS K7121 | ℃ | 101 | 80 | 79 | 106 | 100 | 86 | 89/110 | 79/110 | 100 | 89 | 86 | 90 | 67 | 63 |
| 环球法软化点 | JIS K2207 *3 | ℃ | > 195 | 143 | 125 | 185 | 185 | 185 | 175 | 170 | 150 | 146 | 125 | > 195 | 90 | 89 |
| 脆化温度 | JIS K7216 | ℃ | < -75 | < -75 | < -75 | < -75 | < -75 | < -75 | < -75 | < -75 | < -75 | < -75 | < -75 | < -75 | -46 | -46 |
| 耐环境 应力开裂 | ASTM D1693 *4 | hr | > 300 | > 300 | 50 | 5 | 50 | > 300 | 1 | > 300 | 1 | 80 | 13 | > 300 | < 1 | < 1 |
| 特征 | 高强度 低腐蚀性 | 高强度 柔软性 | 高流动性 柔软性 | 高强度 低腐蚀性 | 高强度 低腐蚀性 | 高机械强度 热封性 | 磨砂表面 柔软性 | 磨砂表面 柔软性 | 低臭味 热稳定性 | 低臭味 良好附着性 | 高流动性 柔软性 | 高强度 填料兼容性 | 高流动性 热稳定性 | 高流动性 热稳定性 | ||
| 主要用途 | 薄膜 | 树脂改性 | 树脂改性 | 薄膜 | 薄膜、 挤出成形 | 薄膜、 挤出成形 | 薄膜 （仿丝绸手感） | 薄膜 （仿丝绸手感） | 挤出层合薄膜 | 挤出层合薄膜 | 挤出层合薄膜 数值改性 | 电线电缆 | 热熔胶 | 热熔胶 | ||
*1：190℃、负重21.2N
*2：2号型試験片、500mm/min
*3：JIS K2207 6.4项
*4：应变法、药品： IGEPALCO630 10％溶液
热稳定性
1. 可回收性
该材料反复使用也不会增粘、回收重复再利用性能良好。
2. 高温加工性

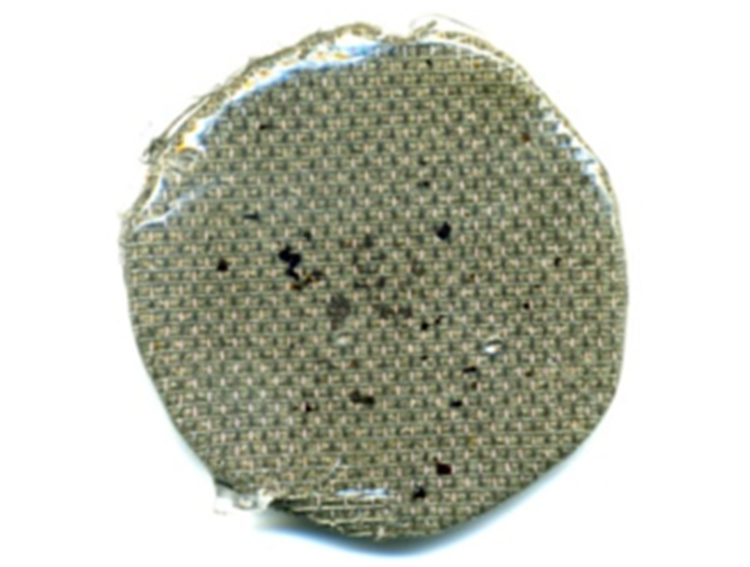

挤出成型机连续加工后的过滤网照片
-
Acryft™：堵塞较少
⇒适于高温加工
-
EVA：堵塞较明显
⇒不适于高温加工
该产品高温加工时不易产生堵塞物(例如交联凝胶等) 、适用于挤出成型机长时间运行。
低腐蚀性
| 样品 | 单体含量 20wt% |
|---|---|
| 试验方法 | 将树脂材料放入用砂纸(♯400)研磨过的铁板(50×30×3mm)上、 在280℃热压机中100kg/cm2加压10分钟后冷却后取出、 剥离铁板上的树脂材料、浸泡在饱和水蒸气中24小时后观察。 |
-
Acryft™ ⇒ 无腐蚀
-
EVA ⇒ 有明显腐蚀
因无金属腐蚀性、适用于金属接触的用途。
橡胶易剥离性能
该产品不容易与橡胶粘连、适于包装橡胶产品。
| 树脂种类 | Acryft™ | LDPE | EVA | EEA | |
|---|---|---|---|---|---|
| 单体含量(wt%) | 10 | - | 5 | 18 | |
| 剥离强度 (g/25mm) |
对丁基橡胶 | 165 | 450 | 480 | 500 |
| 对三元乙丙橡胶 | 20 | 700 | 670 | 540 | |
膜厚：30μm、负重：10kgf/150mm/150mm
贴合：80℃/2hr、剥离速度：300mm/min
提高VMCPP的气相沉积强度
推荐气相沉积层添加量：10-20wt%
推荐牌号：WH303-F、WH401-F
在CPP薄膜的气相沉积层（上图红色部分）中添加 Acryft™ 10-20wt%后、铝和沉积层的附着强度明显提高。
该产品于各种基材的附着性
Acryft™与 LDPE具有同等优异的挤压层叠加工性，且与各种基材的附着性更优于LDPE。
| 基材 | 铝 | PET | 拉伸尼龙 | PE | |
|---|---|---|---|---|---|
| 加工条件 | 加工温度 | 310℃ | 310℃ | 310℃ | 300℃ |
| 电晕处理 | 无 | 有 | 有 | 无 | |
| 层叠树脂与基材的附着强度 | Acryft™ | 3.3 | 3.1 | 7.7 | > 10 |
| LDPE | 1.2 | 1.5 | 2.4 | 2.8 | |
附着强度单位: N/25mm
* 组分：各种基材／层合树脂（40μm）
* 加工速度：80m／分
Acryft™的特征与使用用途
| 主要特征 | 用途特征 | 适用用途 |
|---|---|---|
| 高温热稳定性 | 少凝胶・鱼眼 可回收再利用 |
工程塑料复合膜 蒸镀PP改性 挤出复合膜、热熔胶 |
| 不产生酸、低VOC | 低腐蚀性 致病屋对策 |
电气材料(强粘力、弱粘力) 建筑材料 |
| 极性 | 与极性基材的附着性 | 挤出成型复合膜 |
| 多分歧 | 高泡沫率 | 车辆内饰、泡沫塑料 |
| 抗阻尼 | 耐震、静音 | 车辆内饰NVH |
| 柔软性 | 填充物兼容 | 电线图层 垫圈 |
| 耐水解、耐光性 | 耐候性 | 农用薄膜 |
| 低熔点 | 易熔融 | 橡胶熔融袋 |
| 薄膜特征 | 橡胶易剥离 | 橡胶缠绕膜 |
