スミカエクセル PESの電気的特性

スミカエクセルPESは耐熱性の電気絶縁材料であり、200℃を越える高温まで誘電率、誘電正接、絶縁抵抗に優れた特性を維持しています。

誘電率

スミカエクセルPESの誘電率は60Hz~1GHzにわたって一定であり、成形品が吸水している場合でも少し高くなる程度です。

図3-6-1 誘電率の温度依存性

図3-6-1 誘電率の温度依存性

図3-6-2 誘電率の周波数依存性

図3-6-2 誘電率の周波数依存性

誘電正接

スミカエクセルPESの誘電正接は20~150℃の温度範囲でほぼ0.001程度と低い値で安定しています。誘電正接の周波数依存性では10GHzでも0.003程度です。

図3-6-3 誘電正接の温度依存性(60Hz)

図3-6-3 誘電正接の温度依存性(60Hz)

図3-6-4 誘電正接の周波数依存性(室温)

図3-6-4 誘電正接の周波数依存性(室温)

体積固有抵抗

スミカエクセルPESの体積固有抵抗は200℃においても1011Ω・mと高い値を有しています。

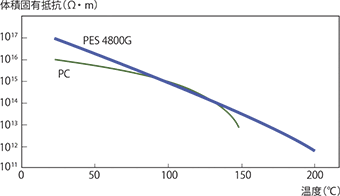

図3-6-5 体積固有抵抗の温度依存性(分極時間1000sec)

図3-6-5 体積固有抵抗の温度依存性(分極時間1000sec)

絶縁性

スミカエクセルPESは高い絶縁性を示し、温度が高くなった場合でも絶縁性はほとんど低下しません。

図3-6-6 スミカエクセルPESの絶縁破壊強さの温度依存性

図3-6-6 スミカエクセルPESの絶縁破壊強さの温度依存性
